元器件极性

    极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。

    极性定义：极性是指元器件的正负极或第一引脚与PCB上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时，称为反向不良。    下文分析常见电子元器件的极性识别方法。

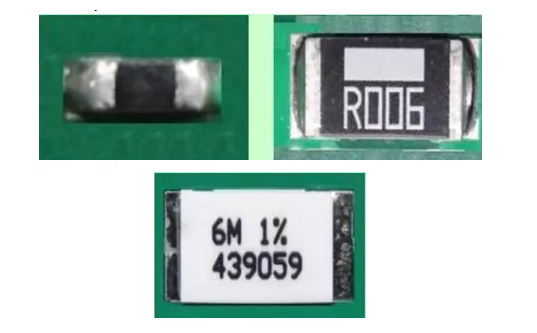

    1. 片式电阻，无极性


    2 .电容

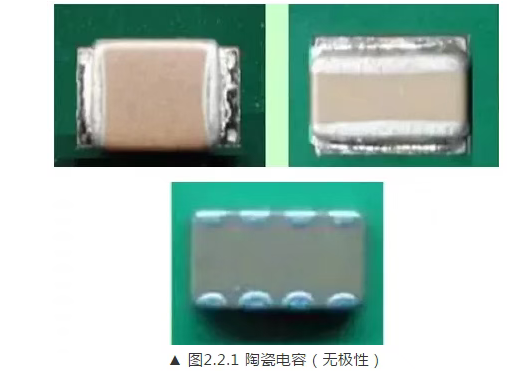

    2.1 陶瓷电容 无极性

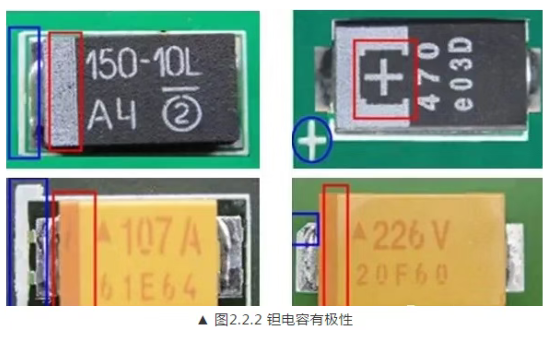

    2.2 钽电容 有极性

        PCB板和器件正极标示：1）色带标示；

    2）“+”号标示；
    3）斜角标示。

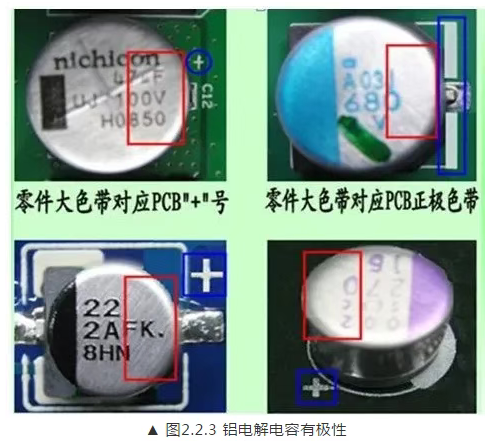

    2.3 铝电解电容 有极性

    零件标示：色带代表负。

    PCB标注：色带或“+”号代表正极。



    3.电感

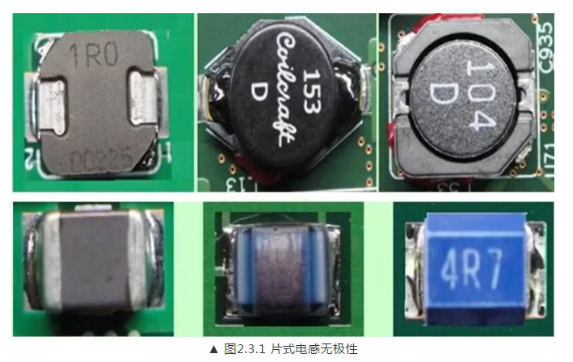

    3.1 片式线圈

    片式电感等两个焊端封装无极性要求。

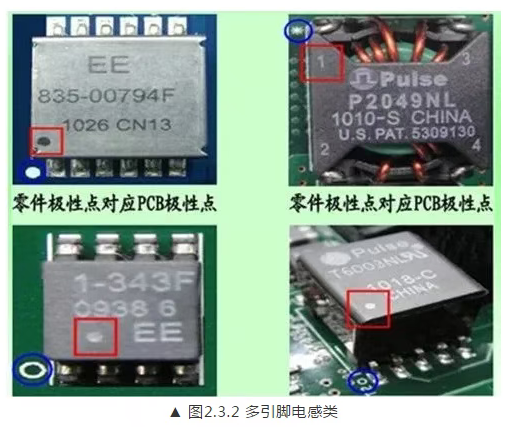

    3.2 多引脚电感类

    多引脚电感类有极性要求。

    零件标示：圆点/“1”代表极性点。

    PCB标注：圆点/圆圈/"*"号代表极性点。

    4. 发光二极管

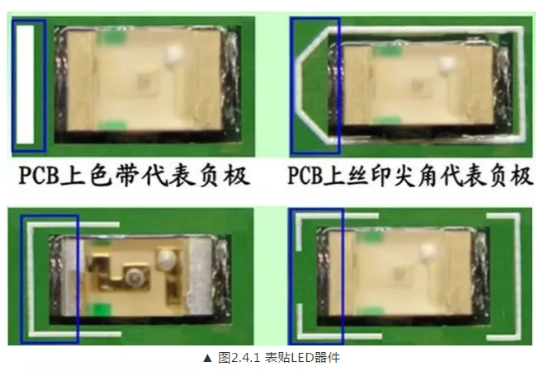

    4.1 SMT表贴LED

        表贴LED有极性。
        零件负极标示：绿色为负极。
        PCB负极标注：
    1) 竖杠代表；
    2) 色带代表；
    3) 丝印尖角代表；
    4) 丝印“匚”框代表。


    5. 二极管

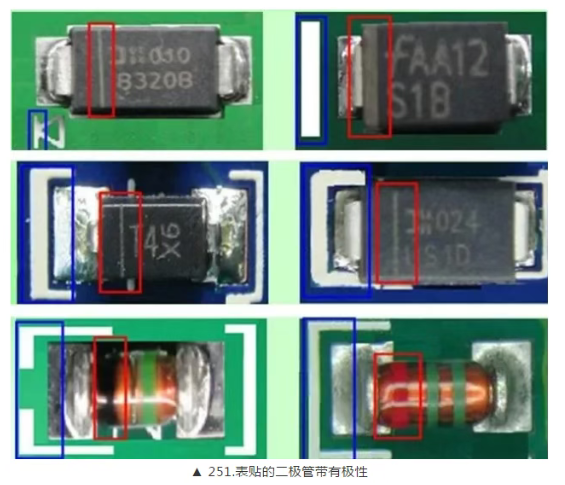

    5.1 SMT表贴两端式二极管

          表贴两端二极管有极性。

          零件负极标示：
    1）色带；
    2）凹槽；
    3）颜色标示(玻璃体)。
    PCB负极标注：
    1）竖杠标示；
    2）色带标示；
    3）丝印尖角标示；
    4）“匚”框标示。


    6. 集成电路

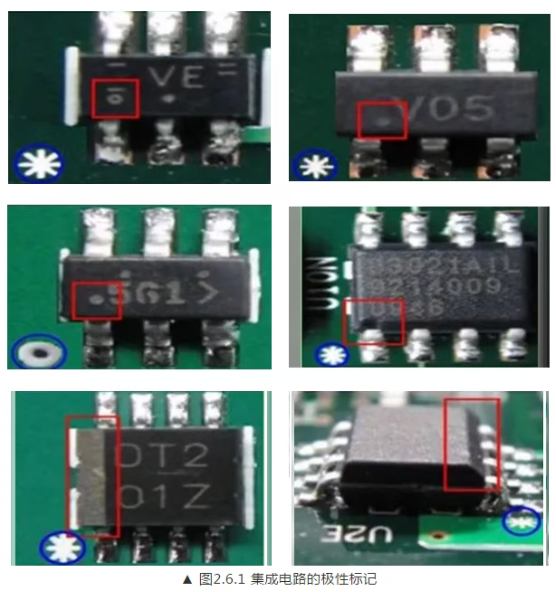

    6.1 SOIC类型封装
        这类封装有极性。
        极性标示：
    1）色带；
    2）符号；
    3）凹点、凹槽；
    4）斜边。

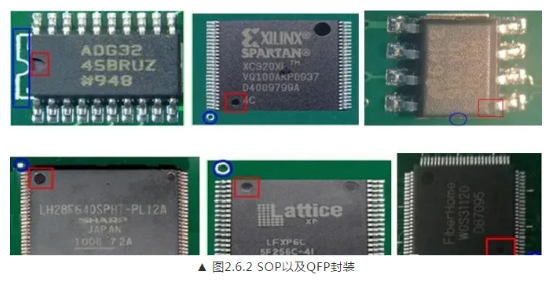

    6.2 SOP或QFP类型封装

        这类封装有极性。

        极性标示：
    1）凹点/凹槽标示；
    2）其中一个点与其它两/三个点的(大小/形状)不同。

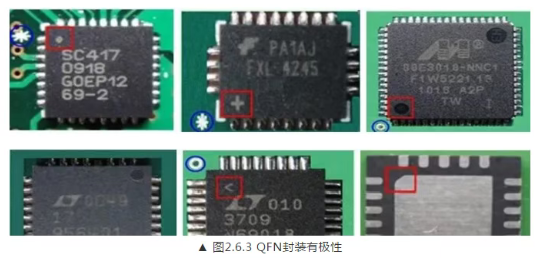

    6.3 QFN类型封装

        这类封装有极性。

        极性标示：
    1）一个点与其它两个点(大小/形状)不同；
    2）斜边标示；
    3）符号标示(横杠/“+”号/圆点)。

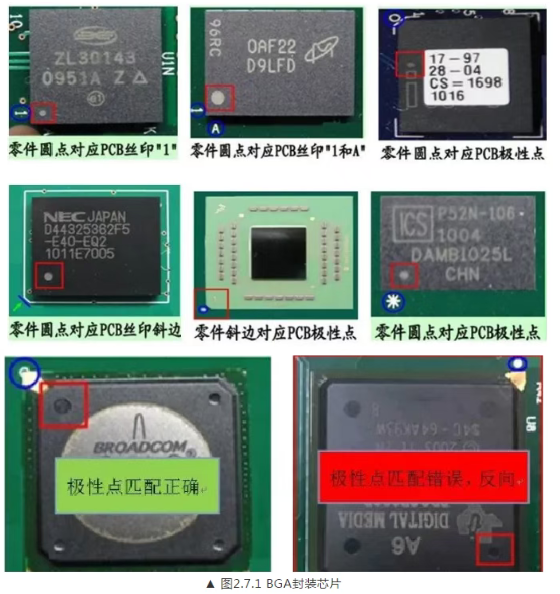

    7. BGA封装芯片
    零件极性：凹点/凹槽标示/圆点/圆圈标示。
    PCB极性：圆圈/圆点/字母“1或A”/斜角标示。
    零件极性点对应PCB上极性点。
