2026年8月18日下午，上海实邦电子科技有限公司开展了一次经验交流会，由王工和陈工一起分享了他们在工作中积累的一些经验。

      首先是王工分享了----多层电路板的PCB技巧

      四层板的核心价值

      01 布线空间充裕 ：内部电源/地层释放了表层布线资源，轻松应对复杂    电路。

      03 电源完整性卓越 ：专用电源层与地平面紧密耦合，形成巨大平板电容，高频去耦能力强。

       04 电磁兼容性良好 ：完整的地/电源平面起到屏蔽作用，降低辐射并提高抗干扰能力

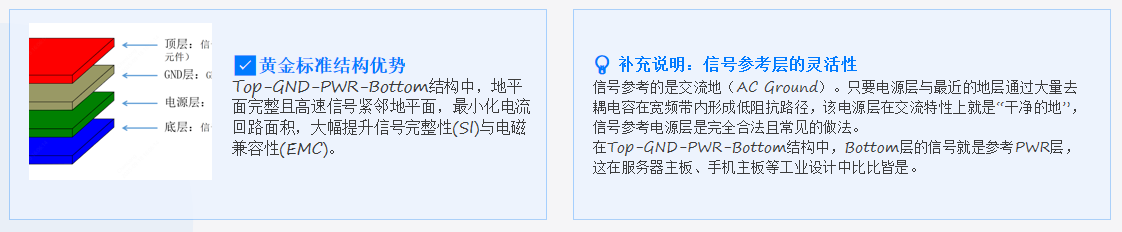

     核心层叠结构：Top-GND-PWR-Bottom

     这是四层板设计的黄金标准，核心原则为：地平面保持完整、高速信号层紧邻地平面，完美平衡信号完整性、电源稳定性与成本，适配绝大多数开发场景。



     01 顶层 (Top)
     主信号层 · 高频高速
     承载CPU/DDR等高速信号，是信号传输核心，需紧邻地平面保障质量。

     02 地层 (GND Plane)
     完整铺地 · 关键回流
     必须保持完整，为高速信号提供低阻回流，抑制EMI、隔离串扰。
     03 电源层 (PWR Plane)
     整板供电 · 去耦降噪
     整板供电并支持分区，与地层紧密耦合形成分布式去耦电容，滤除噪声。
     04 底层 (Bottom)
     辅信号层 · 低速扩展
     布置低速IO、测试点及立式元器件，缓解顶层布线压力。

     四层板布线技巧

     01 信号分层科学规划：顶层优先承载高速、高频、差分及时钟信号，利用表层环境减少干扰；底层适配GPIO、I2C等低速信号，实现快慢信号物理隔离，从源头降低串扰风险。

     02 Top层与Bottom层建议走线方向正交：Top层与Bottom层走线方向建议保持垂直正交（如顶层横向、底层纵向），以减少潜在层间串扰。注：四层板中顶层与底层间隔GND和PWR层，并非严格相邻层，正交主要为宏观规划与抑制串扰。

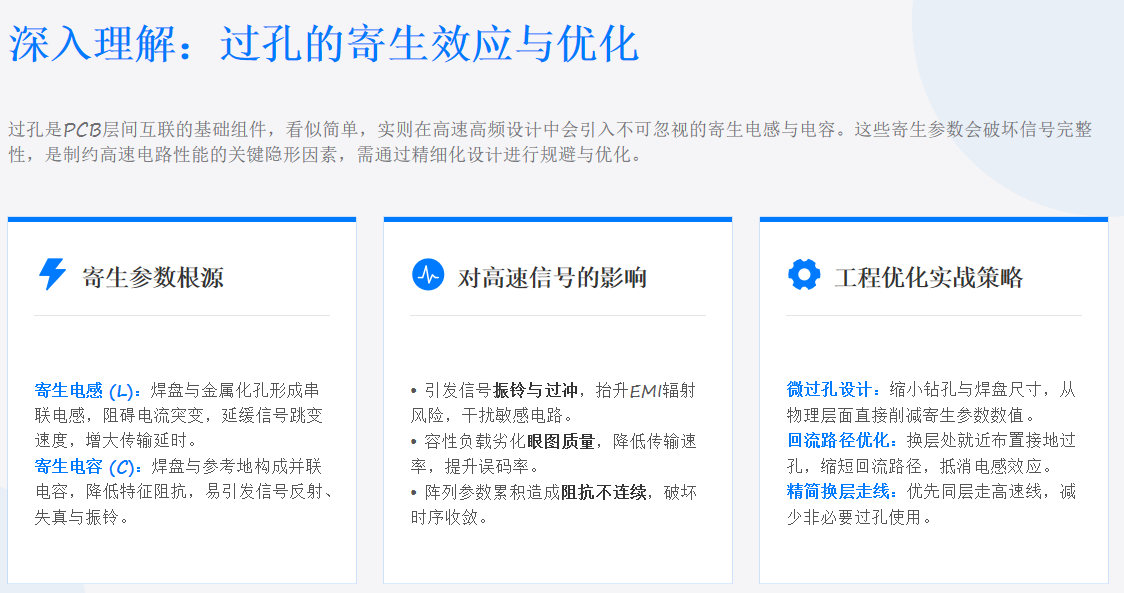

     03 过孔优化与回流设计：高速信号换层时，需在信号过孔旁就近放置接地过孔，为高频信号提供最短回流路径，抑制EMI电磁辐射。若信号参考层发生变化（如Top参考GND → Bottom参考PWR），还需在信号过孔附近放置一组‘缝合电容’（0.01μF~0.1μF）连接GND与PWR平面，否则回流会被迫绕远路，引发严重EMI。

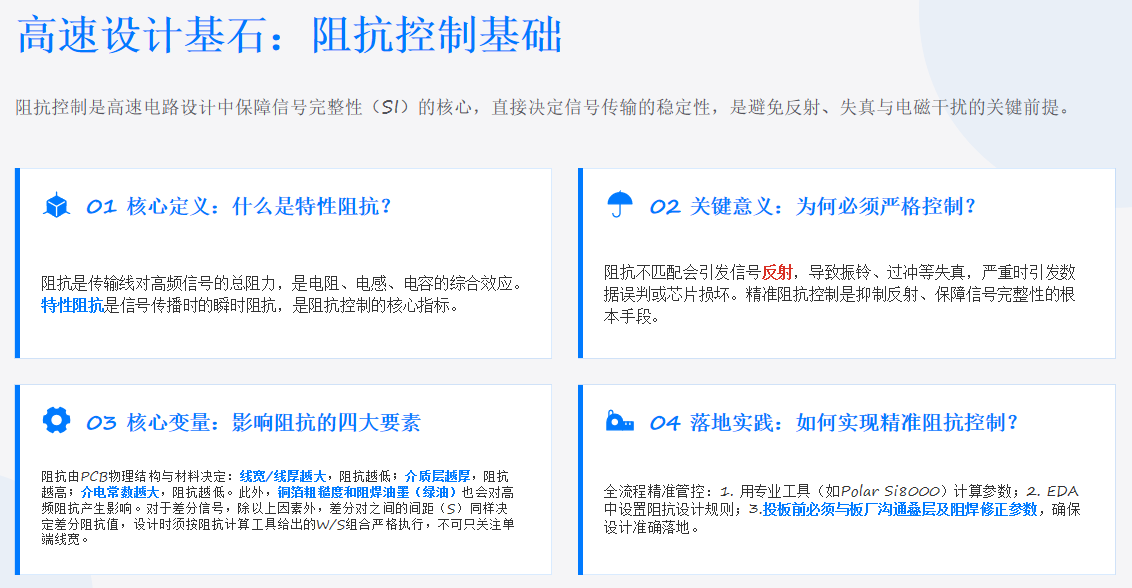

     04 关键信号的特殊管控：高速信号紧贴表层且下方铺设完整地平面；差分对需严格等长、等宽、紧密耦合且平行走线；时钟信号走线应尽可能短，并采用地线包裹技术隔绝干扰。

         总结与关键检查点

      四层板设计的核心在于合理的层叠结构与平面完整性。为确保设计可靠性与信号质量，投板前请对照以下关键维度自查，规避潜在风险。

      01 层叠结构与内电层配置：确认层序为「Top-GND-PWR-Bottom」，核对内电层网络分配与正负属性，避免层序错误引发的EMC干扰。

      02 地平面完整性检查：保证地层无不必要分割，维持参考基准作用，为高速信号提供连续、低阻抗的回流路径，减少反射。

      03 电源层分割与间距：按电压等级合理分割电源层，确保不同电源域间留有足够安全间距，检查电源与地层的耦合电容配置。

      04 高速信号布线规范：高速线优先走表层且下有完整地参考，严禁跨分割槽；差分线需严格等长、紧密耦合以抑制共模噪声。

      05 过孔回流与换层设计：高速信号换层时，在过孔旁就近添加回流地过孔，减小回流环路面积，降低EMI辐射风险。

      06 去耦电容就近布局：有源器件电源引脚旁紧贴放置去耦电容，走线短直。摆放顺序优先级：nF级高频小电容 > 0.1μF中频电容 > 10μF储能大电容，高频小电容必须紧贴引脚且回路最短，大电容可稍远。

      进阶技巧：电源层分割的艺术

      在复杂的多层板设计中，面对多种供电电压需求，科学的电源层分割是保障电路稳定性、降低噪声干扰的核心手段，直接决定了系统的电磁兼容性（EMC）表现与电源效率。
      01 核心分割原则：

      清晰闭合：分割线须形成封闭区域，消除缺口导致的串扰风险。
      安全间距：常规低压数字电路(3.3V/1.8V/1.2V)间距≥0.2mm(8mil)即可，0.5mm可作安全余量，需按实际电压工艺调整。
      圆润过渡：采用圆角替代锐角，减少电场集中效应。

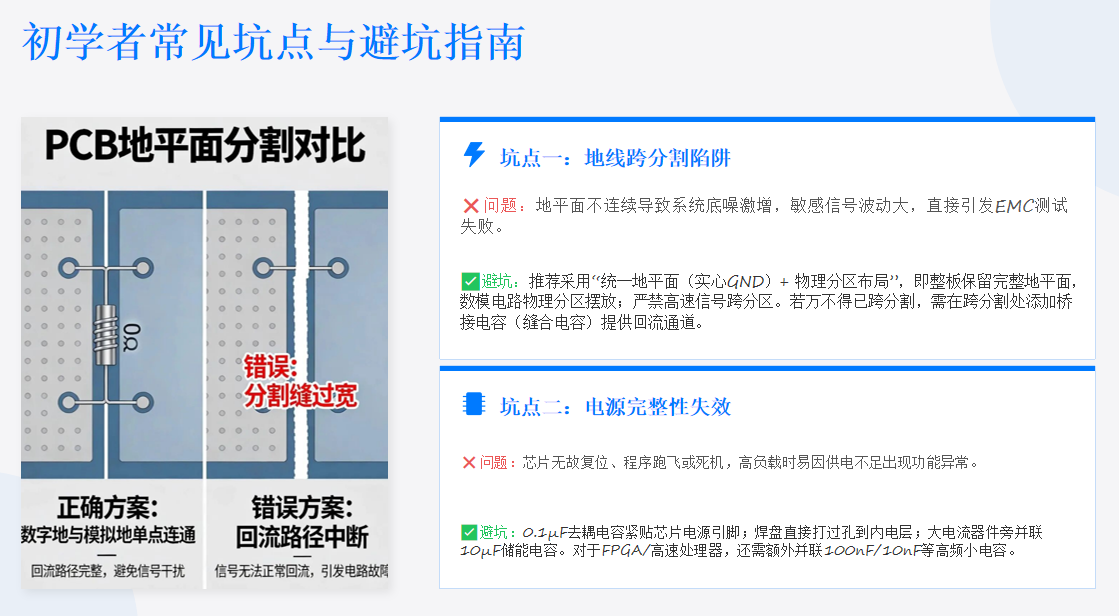

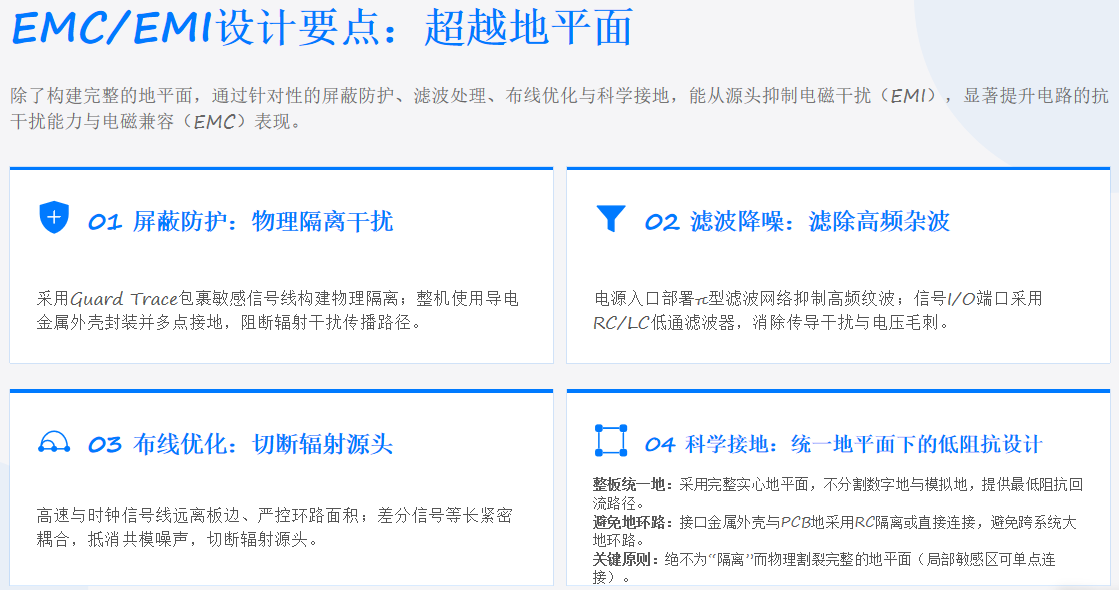

      02 数模混合布局策略（基于统一地平面）：

      统一地平面：整板保持完整低阻抗实心地平面，绝不物理割裂数模地。
      物理分区摆放：数模电路严格分区，高速数字信号不跨越模拟区。
      回流路径隔离：敏感模拟器件下方若设局部地铜皮，须通过单个0Ω电阻在器件底部单点连接主地，且主地平面保持完整。
      布线禁区：严禁数字信号线穿过模拟器件投影下方。


      03 嘉立创EDA 实操

      层切换：切换至内部电源/地层（GND/VCC层）进入编辑模式。
      绘制定义：绘制闭合分割轮廓，并为各区域放置对应网络标签。
      智能铺铜：执行「工具→重新铺铜」，自动完成分区域填充。

     关键检查：分割后需执行DRC验证连接完整性，避免电源孤岛或器件悬空；同时优化大电流区域铜皮宽度，降低压降风险。





      陈工分享了----中移ML307C

中移物联(比邻智联) ML307C是新一代小尺寸国产化Cat.1 无线通信模组，采用翱捷科技ASR1605 芯片平台，专为物联网应用设计，具备高集成度、低功耗和强大扩展性。

     优点：

     1.MCU不需要手写MQTT报文，小资源MCU非常友好；直接 AT 指令完成连接、发布；

     2.中移原厂，移动物联网卡兼容性最好；工业宽温30~+75℃，适合户外共享设

     3.性价比高，批量价格低；国内 SRRC/CCC 完整认证，量产合规。

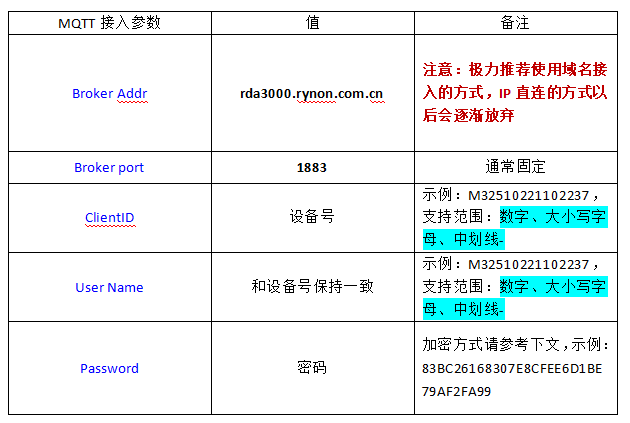

     MQTT服务器信息：

      📌 密码加密方式

请按照以下步骤得到MQTT密码

1. 先将username+clientId 进行Base64加密，本例中即为M32510221102237M32510221102237  Base64后的字符串，为 TTMyNTEwMjIxMTAyMjM3TTMyNTEwMjIxMTAyMjM3

(在线Base64：https://base64.us/)

2. 将上一步的Base64字符串MD5，32位大写。本例即为 83BC26168307E8CFEE6D1BE79AF2FA99

(在线MD5：http://tool.chinaz.com/tools/md5.aspx)

     3 AT指令

     AT  测试模块是否开机，

     返回OK

     AT+CGATT?  查询附着状态，1=附着成功

     AT+CGATT=1 激活网络

     AT+CGSN=1  读取模组 IMEI 序列号，4G 模块唯一硬件编号。

     返回

     +CGSN:868478085593258

     OK

     AT+MQTTCONN=0 连接服务器

     AT+MQTTDISC=0 断开服务器

     AT+MQTTSUB 订阅主题

     AT+MQTTUNSUB 取消订阅

     AT+CCLK?   问询时间

     返回

     +CCLK: "26/08/18,04:22:35+32"

     OK

     基站 NITZ 下发给模块的是 UTC（格林威治零时区）时间，不是北京时间；模块默认拿到 UTC，没有自动 + 8 小时，就差整整 8 小时
