《理解三极管的原理》

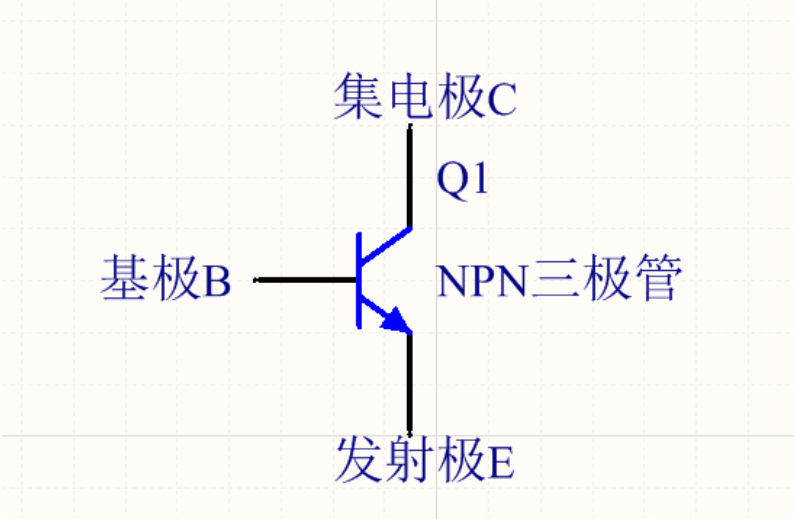

如下图，以NPN三极管为例：

它是一种电流控制型元器件，即基极B的输出输出电流可以实现对元器件的控制。所以可以进一步理解为基极B为控制端，集电极C为输入端，发射极E为输出端，这里的输入输出指电流方向！

当控制端（基极B）有电流输入时，就会有电流从输入端（集电极C）流入，并且从输出端（发射极E）流出，这样就起到了电流控制元器件的效果！如下图（红色为电流方向）：

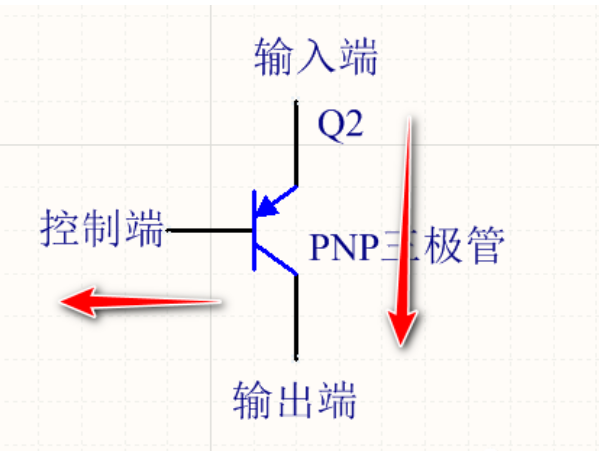

而PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端。

《推挽电路》

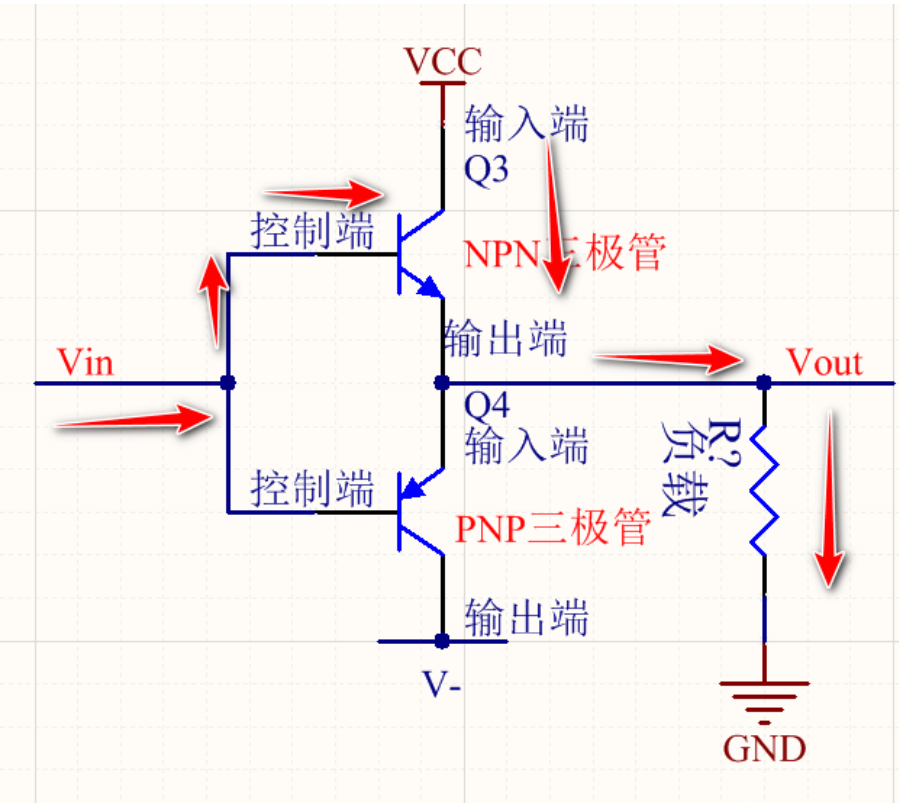

如下电路图：

当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，电流方向如下图。

经过上面的N型三极管提供电流给负载R，这就叫「推」。

当Vin电压为V-时，下面的三极管有电流流出，Q4导通，电流方向如下图。

经过下面的P型三极管提供电流给负载，这就叫「挽」。

所以称为推挽（push-pull）电路。
