[ 太阳能 ] 无需充电:教你手工制作太阳能窗台灯

2017/12/19 13:46:08      点击:

当你晚上摸黑走进家门的时候,有没有想过为自己家里添置一款不用插电,一到夜晚就会自动开启照明的灯?温暖的灯光映衬着窗台边苍翠草木,既省去了摸黑找开关的麻烦,又能为家中添加不少氛围,亲戚朋友上门时还可以顺道吹一番,可谓是一举三得。

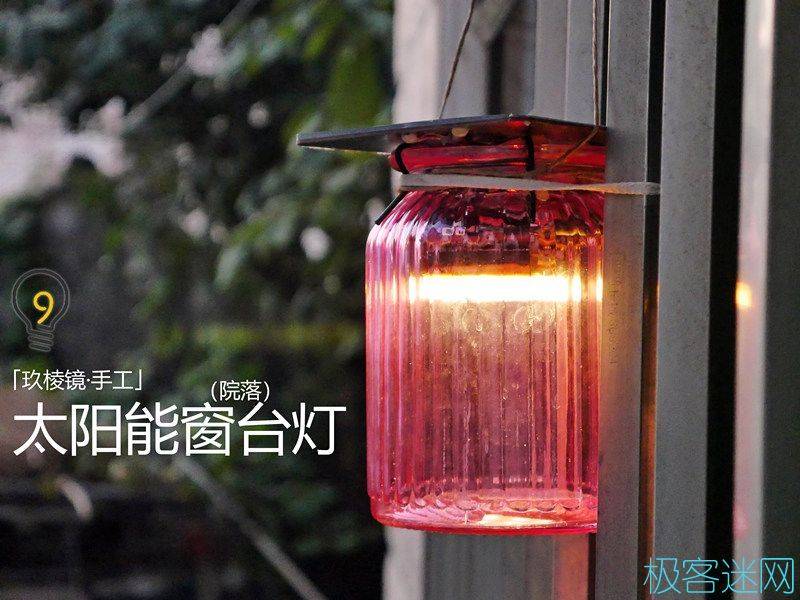

-太阳下山之后,太阳能灯便发出温暖的光芒

  • 准备及材料
本次制作依旧有一定的难度,你需要拥有的技能:
  • 至少高中的物理学,电学知识,能搞清楚串并联以及电阻,电压,电流的换算,了解三极管等基础半导体元件的特质
  • 摸过电烙铁,会使用焊锡丝进行一些简单的拖焊及线路连接
  • 拥有电烙铁、镊子、尖嘴钳、热熔胶枪等工具
  • 会前往购物网站采购元器件

下面是所需要的材料,整个制作下来只需要不到20元,大量采用现成可以直接买到的模块以降低难度,并且部分材料(比如电池、花瓶)可以废物利用

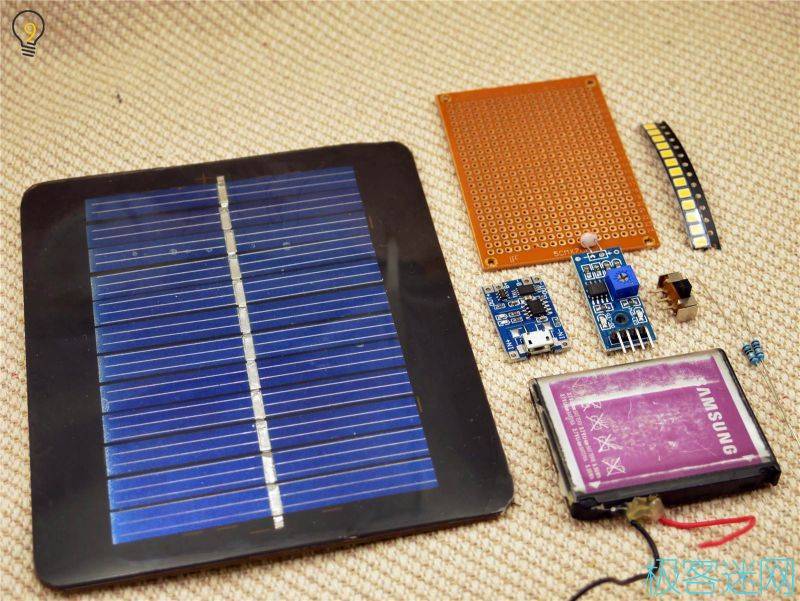

-材料的实拍

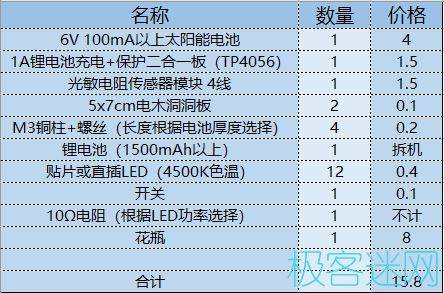

-材料采购清单(不含工具及粘合剂、电线、细绳、焊锡丝等材料)

  • 开始制作

在开始之前确认好自己有足够的工具,比如剪刀、电烙铁、尖嘴钳、热熔胶枪等等,如果没有的话这一套工具买下来也不贵,能控制在50元以下,况且还能多次使用

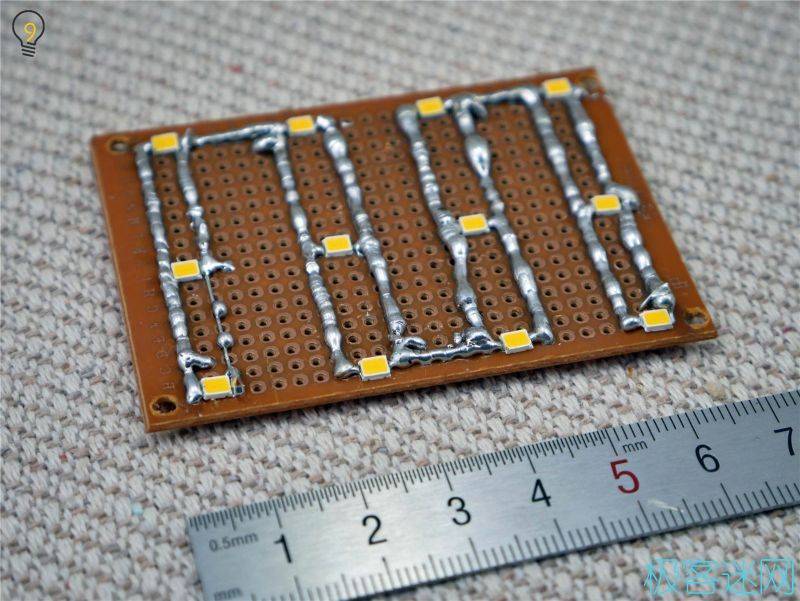

-在洞洞板上焊接贴片LED难度较大

1.用电烙铁将LED牢牢地焊在第一块洞洞板上(并联),这个过程比较复杂,如果嫌麻烦的话可以在购物网站上找一些现成的灯板,甚至可以找带有恒流驱动的LED板,这种情况下只使用三个现成的模块(充电、光敏、LED)就能完成整个制作。

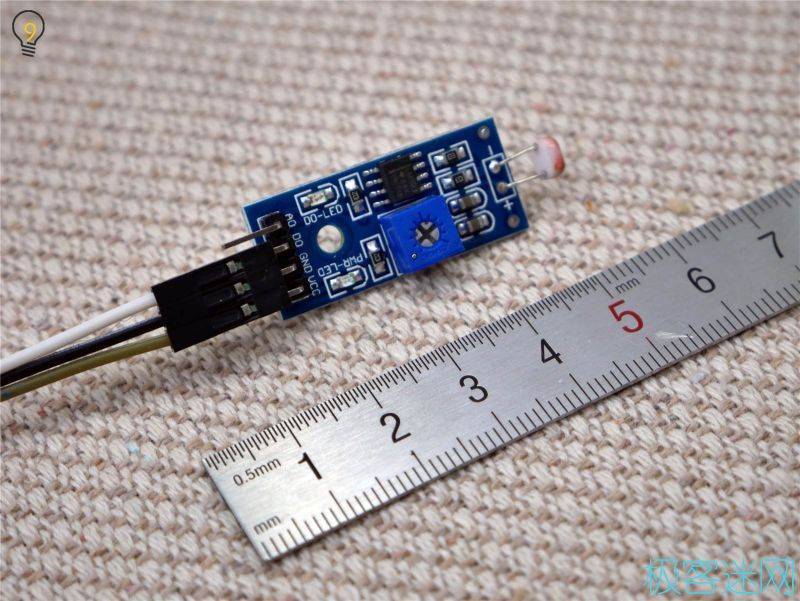

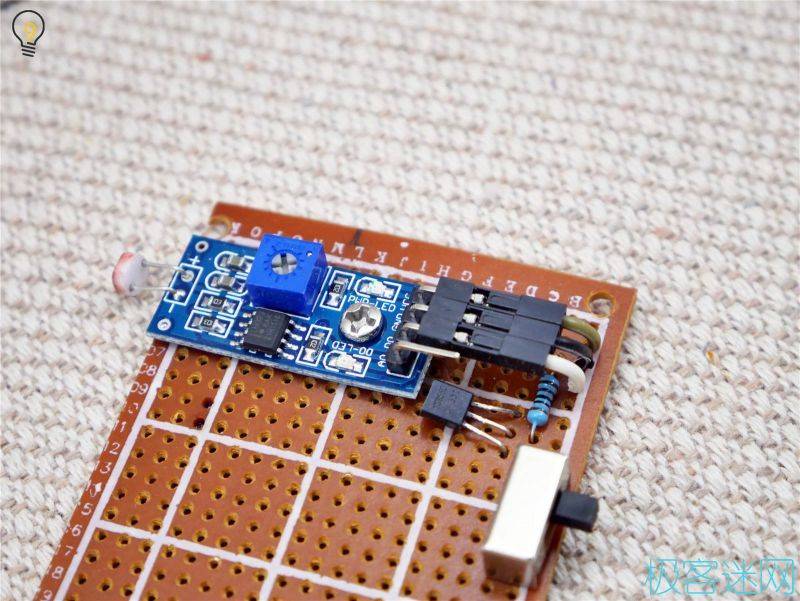

-将光敏模块焊接上去
2.将光敏模块焊接到洞洞板上之后,由于模块输出能力不足,需要额外添加一枚三极管进行扩流(使用S8050即可)这里需要你能对三极管基极(B)、集电极(C)、发射极(E)有所了解,如果无法正常工作则可以添加一枚10K的上拉电阻(用电阻将B极与电源+连接)。

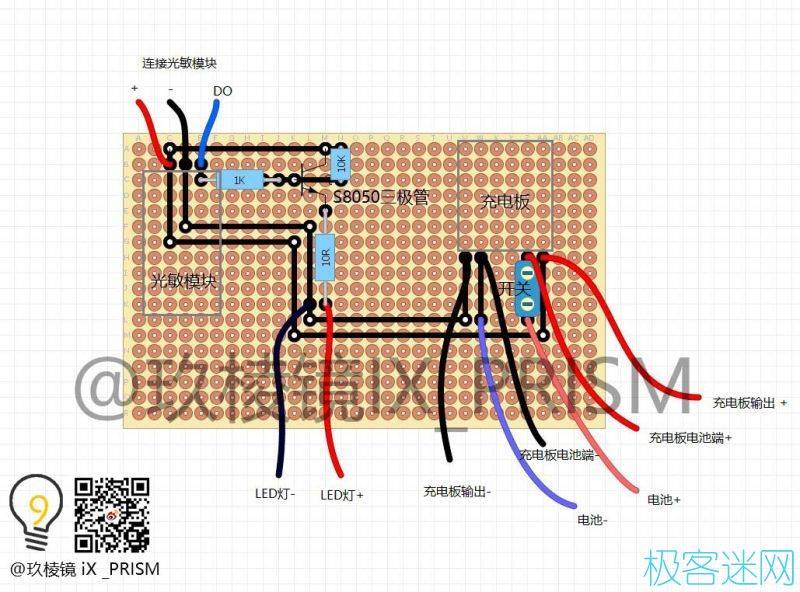

-接线方法如图所示

-用手钻开孔
3.此时我们发现光敏模块无法直接固定在洞洞板上,因此使用手钻进行开孔,并且用螺丝固定

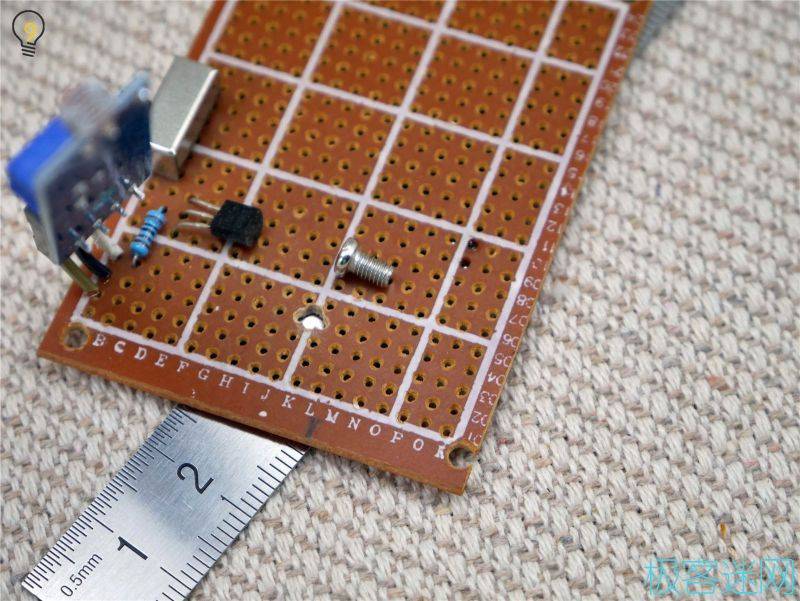

-用螺丝固定

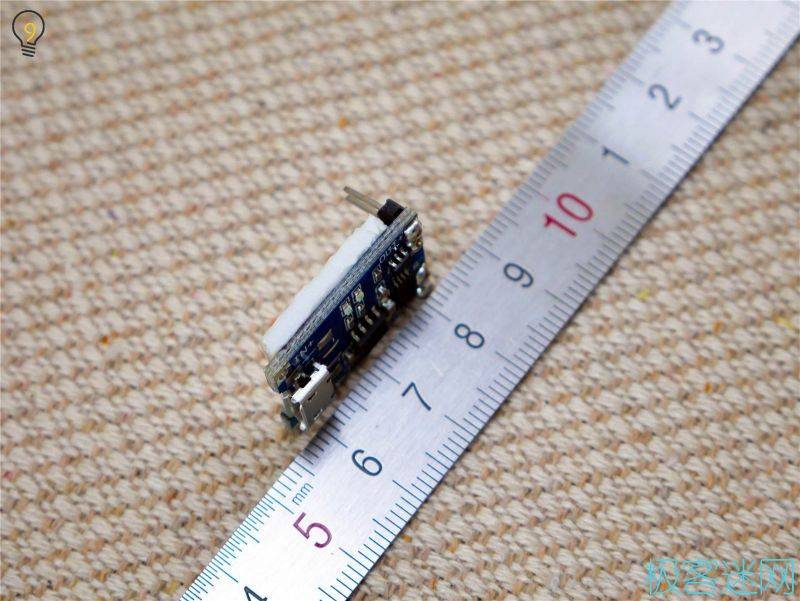

-用泡棉胶带+排针固定充电保护二合一板
4.而在固定充电+保护二合一板时,发现其连螺丝孔也没有,只得使用泡棉胶带+焊接排针的方法进行加固,难度较大,当然你也可以直接使用飞线连接之后再用胶水粘住

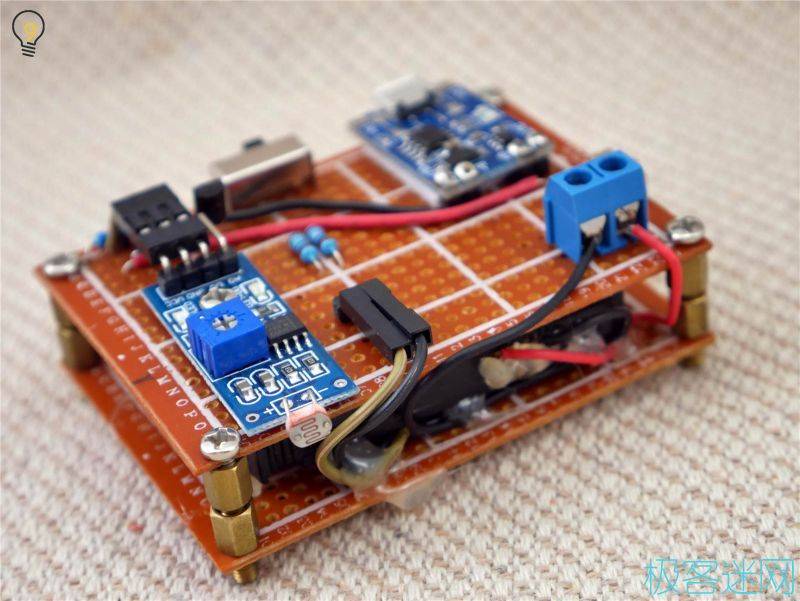

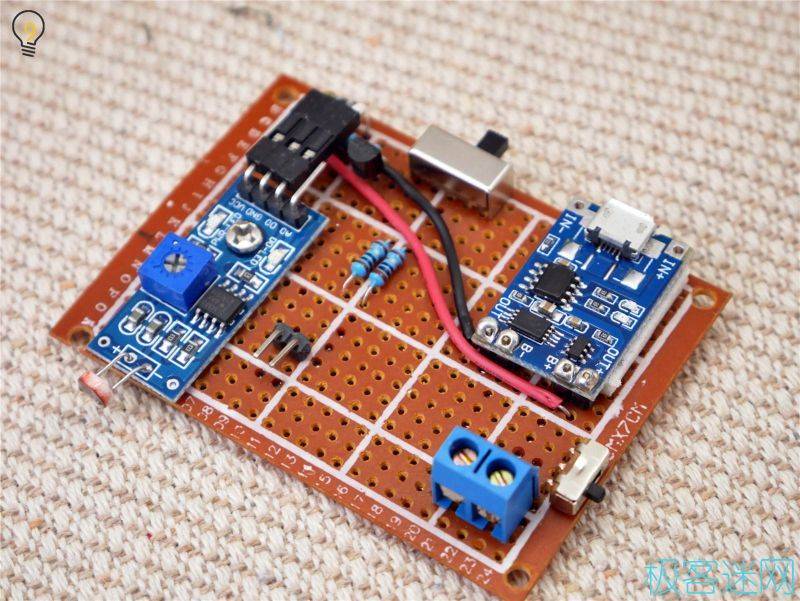

-这样做完之后正面还是挺简洁的
5.如图,将所有元器件安置到位,尽量将飞线之类的东西藏到板子背面(铜箔面)使得正面尽量简洁。

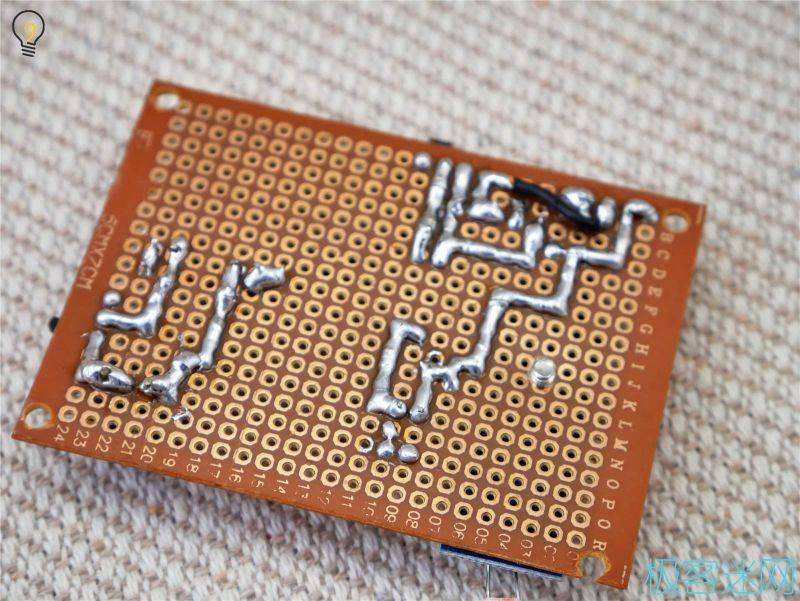

-背面走线及条线安置

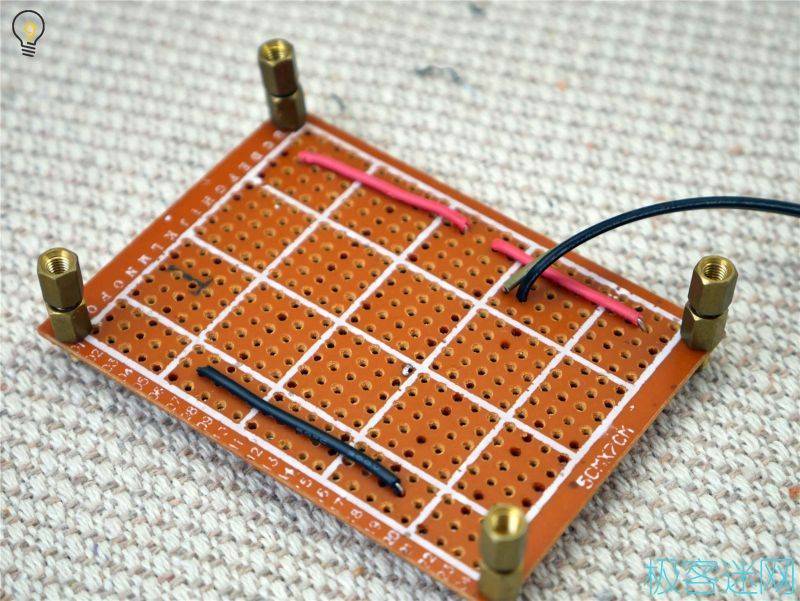

-铜柱能够轻松的安装和拆卸,并且看起来比较美观
6.接下来开始处理LED板,先使用铜柱垒起一个比电池稍高的空间,这样就能把电池固定在中间。

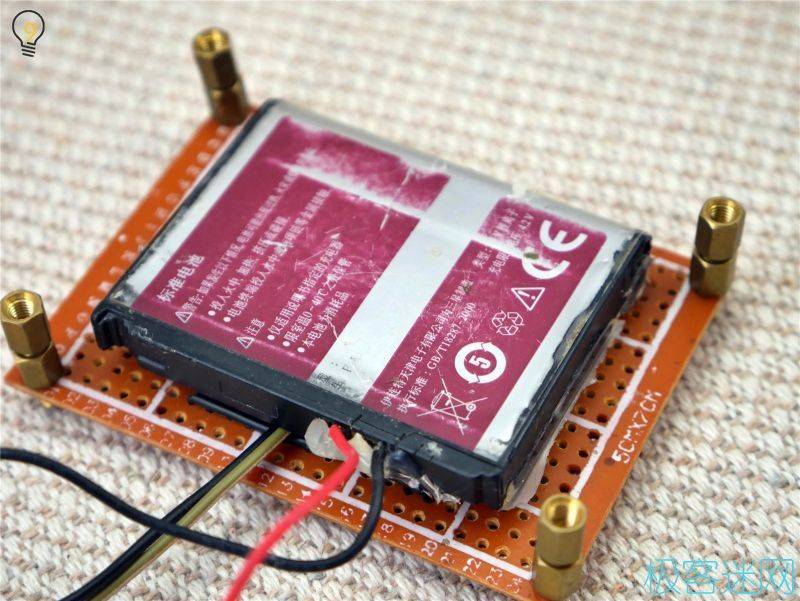

-使用泡棉胶带将电池固定在中央

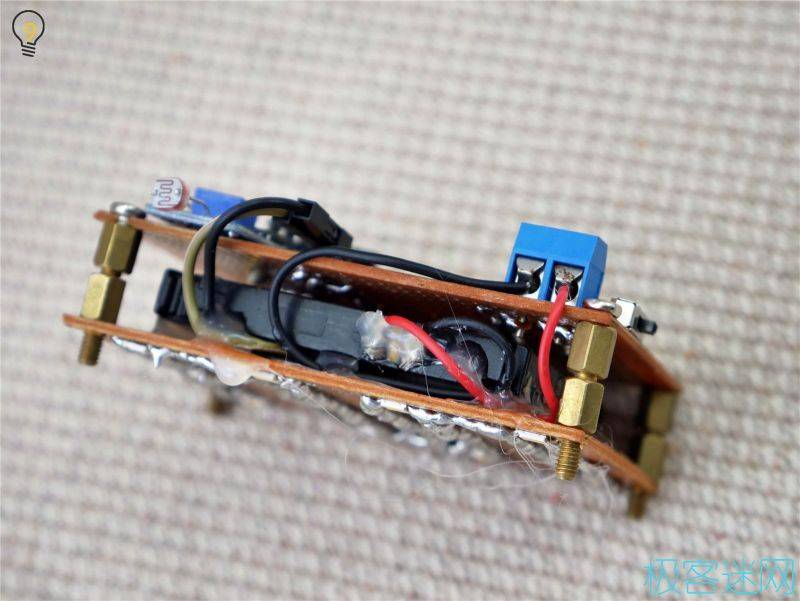

-上下两块洞洞板组合在一起
7.最后将上下两部分组合,主体就完成的差不多了,已经能开机进行测试,记得在此时将光敏模块的灵敏度调整至合适,可以在拉上窗帘的室内使用台灯进行测试。

-电池被完美地隐藏在中央

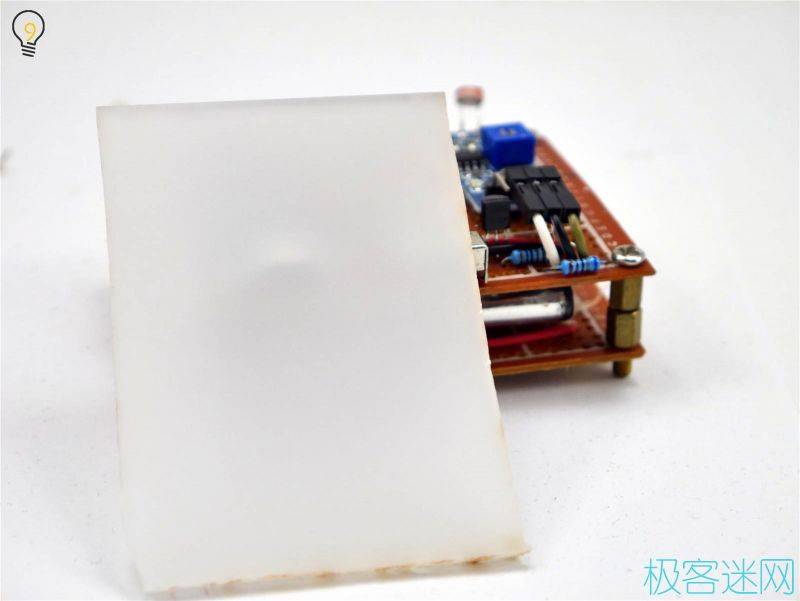

-乳白色的亚克力板可以柔化光线
