OLED屏有多种形式，在例程中提供了一种I2C接口的0.96寸单色屏程序。本人则有一款I2C接口的0.96寸双色屏，在掌握GPIO口使用的基础上，以模拟I2C的方式实现了它的驱动显示。

其引脚的连接关系如下：

VCC----3.3V

GND---GND

SDA---- GPIO15

SCL---- GPIO16

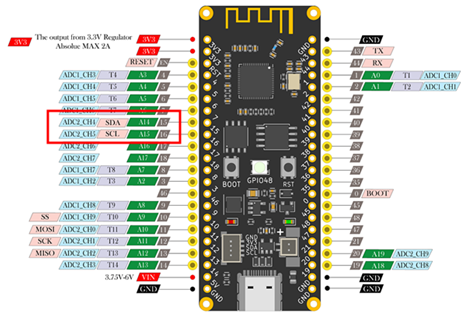

图1 引脚连接

将所用引脚设置为输出模式的语句为：

sda=Pin(15,Pin.OUT) #15

sck=Pin(16,Pin.OUT) #16

实现数据数据发送的函数为：

1.def Write_IIC_Byte(IIC_Byte):

2.   da=IIC_Byte

3.   sck.off()

4.  for i in range(8):

5.      m=da

6.      m=m&0x80

7.      if(m==0x80):

8.        sda.on()

9.      else:

10.       sda.off()

11.    da=da<<1

12.    sck.on()

13.    sck.off()

实现清屏的函数为：

1.def OLED_Clear():

2.    for i in range(8):

3.      OLED_WR_Byte (0xb0+i,OLED_CMD)

4.      OLED_WR_Byte (0x00,OLED_CMD)

5.      OLED_WR_Byte (0x10,OLED_CMD)

6.    for j in range(128):

7.           OLED_WR_Byte(0x00,OLED_DATA)

OLED屏的初始化函数为：

1.def OLED_Init():

2.   OLED_WR_Byte(0xAE,OLED_CMD)

3.   OLED_WR_Byte(0x02,OLED_CMD)

4.   OLED_WR_Byte(0x10,OLED_CMD)

5.   OLED_WR_Byte(0x40,OLED_CMD)

6.   OLED_WR_Byte(0x81,OLED_CMD)

7.   OLED_WR_Byte(0xff,OLED_CMD)

8.   OLED_WR_Byte(0xA1,OLED_CMD)

9.   OLED_WR_Byte(0xC8,OLED_CMD)

10.  OLED_WR_Byte(0xA6,OLED_CMD)

11.  OLED_WR_Byte(0xA8,OLED_CMD)

12.  OLED_WR_Byte(0x3f,OLED_CMD)

13.  OLED_WR_Byte(0xD3,OLED_CMD)

14.  OLED_WR_Byte(0x00,OLED_CMD)

15.  OLED_WR_Byte(0xd5,OLED_CMD)

16.  OLED_WR_Byte(0x80,OLED_CMD)

17.  OLED_WR_Byte(0xD9,OLED_CMD)

18.  OLED_WR_Byte(0xF1,OLED_CMD)

19.  OLED_WR_Byte(0xDA,OLED_CMD)

20.  OLED_WR_Byte(0x12,OLED_CMD)

21.  OLED_WR_Byte(0xDB,OLED_CMD)

22.  OLED_WR_Byte(0x40,OLED_CMD)

23.  OLED_WR_Byte(0x20,OLED_CMD)

24.  OLED_WR_Byte(0x02,OLED_CMD)

25.  OLED_WR_Byte(0x8D,OLED_CMD)

26.  OLED_WR_Byte(0x14,OLED_CMD)

27.  OLED_WR_Byte(0xA4,OLED_CMD)

28.  OLED_WR_Byte(0xA6,OLED_CMD)

29.  OLED_WR_Byte(0xAF,OLED_CMD)

30.  OLED_WR_Byte(0xAF,OLED_CMD)

31.  OLED_Clear()

32.  OLED_Set_Pos(0,0)

为了验证程序的可行性，特将清屏函数改造为彩条绘制函数，其内容为：

1.def OLED_Clear():

2.    for i in range(8):

3.      OLED_WR_Byte (0xb0+i,OLED_CMD)

4.      OLED_WR_Byte (0x00,OLED_CMD)

5.      OLED_WR_Byte (0x10,OLED_CMD)

6.    for j in range(128):

7.      OLED_WR_Byte(0xf0,OLED_DATA) #OLED_DATA

8.

9.def OLED_text():

10.  OLED_Init()

11.  OLED_Clear()

12.

13.OLED_text ()

经上传测试，其显示效果如图2所示，说明驱动程序是有效的。

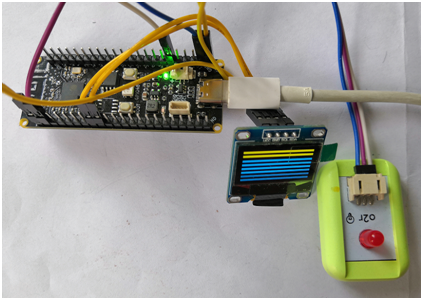

图2 绘制彩条

为了实现字符，需按如下形式来定义字库：

F8X16=[0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

0x00,0x00,0x00,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x33,0x30,0x00,0x00,0x00,

0x00,0x10,0x0C,0x06,0x10,0x0C,0x06,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

** ... **

0x00,0x06,0x01,0x01,0x02,0x02,0x04,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00]

所设计的字符串显示函数为：

1.def OLED_ShowString(x,y,chr,Char_Size):

2.        for character in chr:

3.            OLED_ShowChar(x,y,character,Char_Size)

4.            x+=8

5.            if(x>120):

6.                 x=0

7.                 y+=2

实现字符串输出测试的程序如下：

1.def OLED_text():

2.    OLED_Init()  3.OLED_Clear()

4.    OLED_ShowString(0,0,'Banana PI ',16)

5.    OLED_ShowString(0,2,'Leaf S3',16)

6.    OLED_ShowString(0,4,'OLED TEST',16)

7.    OLED_ShowString(0,6,'jinglixixi',16)

8.

9. OLED_text()

经上传测试，其显示效果如图3所示，说明驱动程序是有效的。

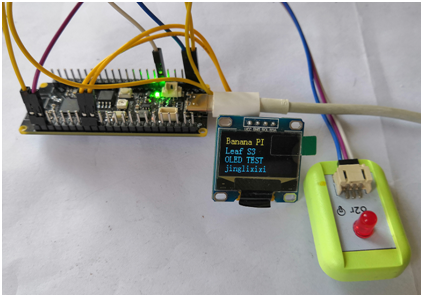

图3 显示字符串

通过OLED屏驱动程序的设计，基本上掌握了Thonny的编程方法、函数的设计及数组元素的使用等，收获还是很多的，后面就可以自主地进行功能设计了。
