2025年9月23日下午，上海实邦电子科技有限公司开展了一次经验交流会，由王工和闫工一起分享了他们在工作中积累的一些经验。

        首先是王工分享了----使用迪文屏内存卡的方式更新stm32单片机程序

        Stm32单片机烧录程序需要用j-link烧录器，远程更新的话，可以使用脱机烧录器，还可以用迪文屏更新程序。
        （1）把stm32工程编译成功后生成bin文件，生成的bin文件最好不要超过256KB，方法见另外一个文档。

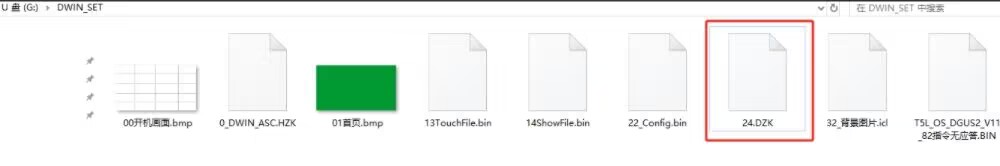

        （2）把bin文件放到迪文屏烧录的文件里， 命名方式采用数字16-31的数字开头，然后就是把.bin改成.DZK，采用此方法的目的，就是把需要更新的单片机bin程序伪装成字库文件，诱骗迪文屏认为此文件就是字库文件，下载迪文屏程序的时候，迪文屏会误认为此文件就是字库文件，就会一起存储到迪文屏的flash里面。

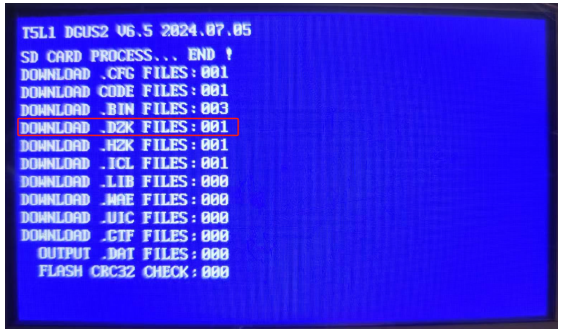

        改成.DZK的好处是在烧录的时候，可以看到新增的文件是否烧录进去，
        也可以不用更改.bin

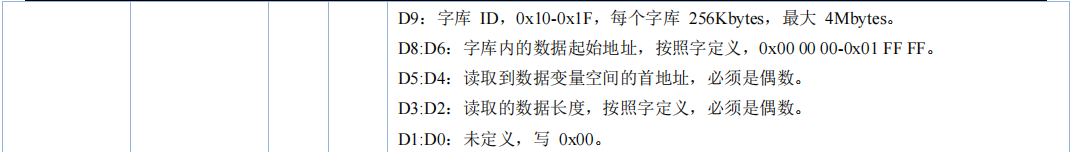

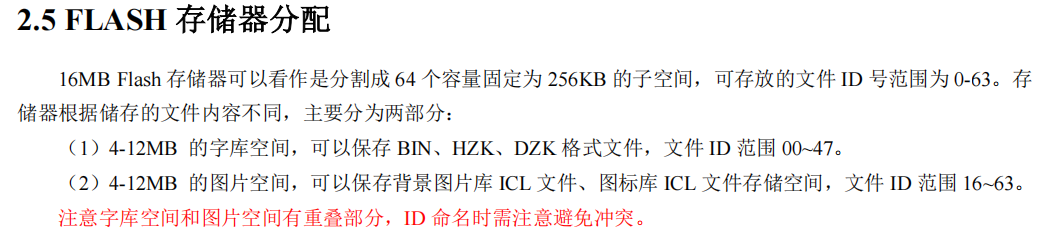

        虽然字库文件是00-47，但是手册中D9：字库ID，0x10-0x1F（16-31）。
      就需要把单片机烧录程序命名范围在0x10-0x1F之间，迪文屏工程所需字库文件放到其它位置。

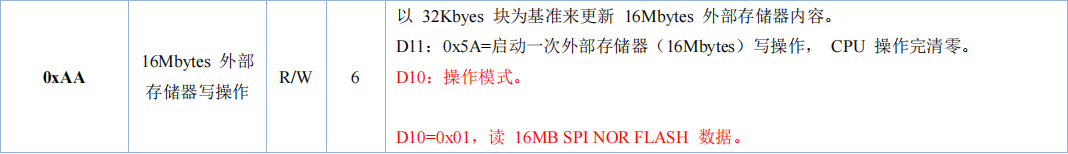

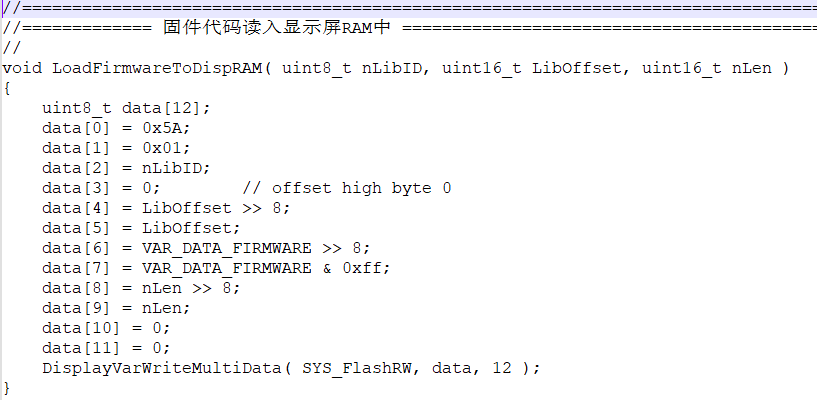

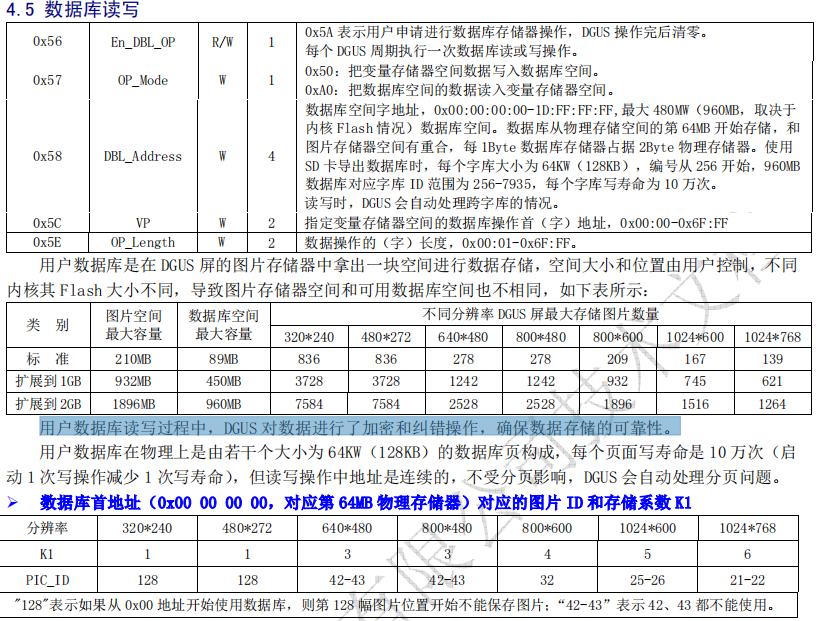

     （3）通过迪文屏内部寄存器操作，来完成bin文件读取。

        5A A5 11 82 00 AA 5A 01 18 00 00 00 20 00 10 00 00 00 85 8E
        0x11：数据长度
        5A启动一次存储器操作(D11)
        01读操作（D10）
        0x18：字库ID，就是对应的24.DZK这个文件(D9)
        00 00 00  : 数据起始地址(D8 D7 D6 这三个)（bin文件读数据的起始地址）
        20 00 迪文屏内部变量地址，使用范围是0x2000-0xFFFF（57344个变量地址）
        0x1000-0x1FFF留给迪文屏工程使用变量(4096个地址够屏幕工程使用了)
        E0 00    :读取的数据长度(57344个)
        85 8E    :CRC16（从0x82开始算起）
        这样用一条指令，就可以把bin文件读取到迪文屏变量空间RAM中，57344个U16类型数据就是112K，所以bin文件最大是112K，比较好操作，虽然每个字库文件是256kbytes，bin文件可以到256kbytes，就需要多次进行读。

        （4）把读取到变量地址里面的数据，通过单片机串口进行读取。

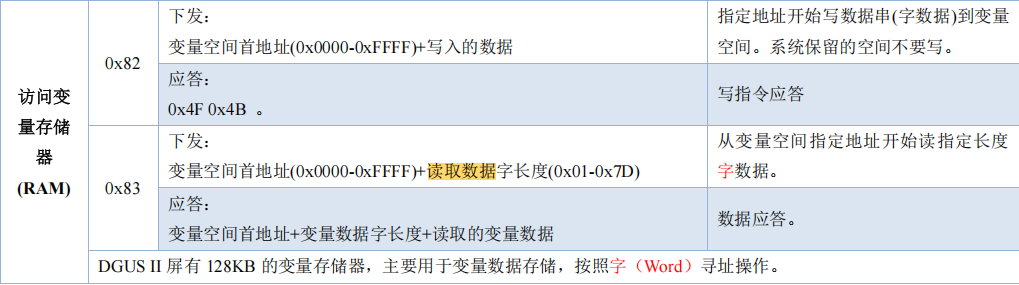

            通过测试，迪文屏一包数据最多发送255个字节，手册中读取字长度虽然是（0x01-0x7D）
        在有CRC校验的情况下，最大只能读到0x7B。
        如下指令：
        5A A5 06 83 20 00 7B 68 49
        20 00 ：读取地址
        7B   ：读取个数（123个，一包最大是123个，也可以每包按照整数去读取）

        迪文K600+这种老型号的屏幕升级



            保存内存数据命令：
        SAVE D:\DATA.HEX 0X20004194,0X20004194+6572

        保存flash命令
        SAVE D:\DATA.HEX 0x08008000,0x08008000+6568

        保存好后可以和keil生成的bin文件进行对比。

        闫工分享了-----大彩屏幕HMI和TFT-modbus使用对比

        大彩屏幕的两款UI编辑工具

        VisualTFT和VisualHMI两款软件，使用modbus推荐推荐VisualHMI

        1. VisualHMI优势：

        （1）含有自带的系统图库，一些图标可以直接使用现成的

        （2）编辑地址表可导入导出到文件

        （3）多语言可导入导出到文件

        （4）VisualHMI  LUA脚本调用函数比TFT 较丰富

        （5）VisualHMI  开发软件更新较快，包含的新功能新应用较多

        （6）自定义字库，编辑字体显示格式

        2. VisualHMI不足：

        （1）无图片切图功能（可采用png透明文件格式优化）

        （2）输入文本光标闪烁，无获取文本内容功能 （需注意事点）

        （3）不包含逻辑处理（可采用LUA脚本优化）

        3. 实例：

          双击屏幕，弹出登录键盘，登录键盘初始化显示：光标闪烁，按键为当前页面。输入密码匹配成功，进入下一页面



        4. 切图注意事项：

        （1） VisualHMI切图尽量使用png透明文件格式

        5. 共同优势

        （1）多语言动态切换编辑

        （2）多状态动态查看

        （3）支持中文及位变了定义

        （4）支持控件显示隐藏

        （5）支持嵌入画面显示
